Flex Sensor Yapımı


Sevgili okuyucular bugün sizlerle flex sensörün yapımı hakkında bilgiler edineceğiz.

Öncelikle flex sensör nedir? Bu soruya açıklık getirelim.

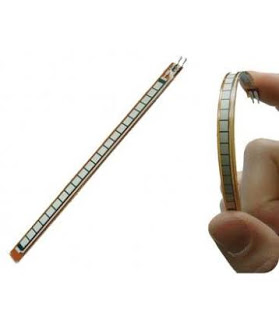

Flex sensör, büküldüğünde direnç değerleri gösteren sensörlerdir. Yüksek maliyetinden dolayı bu malzemeyi kendimiz yapmaya karar verdik. Yapımı gayet basit olan sensörlerin yapımına başlıyoruz.


Malzemeler:

• 9b kurşun kalem
• A4 kağıt
• Bakır plaka
• Kablo
• Lehim
• Daralan makaron

Yapım aşaması

Öncelikle 2 -2.5 cm enince 15 -18 cm genişliğinde a4 kağıttan şeritler kesmekle başlıyoruz. Kestiğimiz a4 kağıdın bir yüzünü 9b kalemle karalıyoruz tamamen siyah olacak biçimde boyuyoruz. Hazırladığımız bu a4 kağıdını boyalı olan yüzeyleri dışarı olacak şekilde 2 ye katlıyoruz . Hazırladığımız bu kağıtla (2`ye katlanmış boyutları) aynı ebat olacak şekilde 2 bakır levha kesiyoruz.

Kestiğimiz bu levhaların bir uçlarına birer kablo lehimliyoruz . hazırladığımız bu 2 bakır levhanın arasına boyalı kağıdı koyuyoruz bu aşamayı hallettikten sonra son aşamaya gelmiş bulunmaktayız uygun ebatlı makaronu hazırladığımız sensorun dışına geçiriyoruz.
Ve sensorumuz hazırdır. Artık multimetre ile dirençini ölçebilirsiniz
